COM2 cobranet 模组
    发布时间: 2016-06-22 14:08

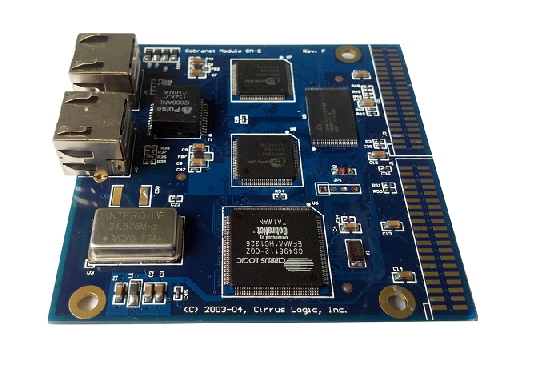

COM2 cobranet 模组

COM2 cobranet 模组

• 120 MIPS 用户可设定音频DSP

• 自适应 100Mbit 全双工以太网连接

• 32 通道音频输入/输出能力

• 通过以太 CobraNet 协议实现音频的实时传输。

• 通过 8 位并行主机端口的本地管理

• 动态 IP 地址分配UDP/IP 网络堆栈或RARP,经由BOOTP 或RARP

• 通过简单网络管理协议 (SNMP) 的远程管理

• 经济的三芯片解决方案

模块化灵活操作

• 非易失性存储的配置参数

• 通过以太网连接安全升级固件

• LED 指以太网链路、 活动、 端口选择和连接状态

• 看门狗定时器输出系统完整性保证

• 全面开机自检 (POST)

• 错误和故障报告和日志记录机制



主机接口

• 8 位数据,4 位地址

• 虚拟 24-位寻址与 32 位数据

• 轮询,中断和 DMA 模式的操作

• 配置和监视 CobraNet 接口

• 传输或接收以太网数据包接近100 Mbit 在线



异步串行接口

• 全双工能力

• 8 位数据格式

• 支持所有标准波特率



同步串行音频接口

• 四个双向接口支持音频输入输出达 32 通道

• 64FS (3.072 MHz) 比特率 CS18100x/CS49610x 和 CS18101x /CS49611x

• 128FS CS18102x/CS49612x (6.144 MHz) 比特率

• 可容纳许多同步串行格式包括 I2S

• 音频输入/输出32位数据分辨率



音频时钟接口

• 5 主时钟模式提供最大的灵活性

• 低抖动主音频时钟振荡器 (24.576 MHz)

同步提供主时钟采样时钟

• 复杂的抖动衰减保证网络扰动不影响音频性能。



 音频路由和处理

• CobraNet 网络提供同步串行音频路由中的单通道粒度

• 在主机系统中两的外音频路由提供音频输入输出接口设计的灵活性。

• 本地音频环回和输出重复功能

弹道峰值读取音频计量
